前言

项目中需要用到工作流引擎来设计部分业务流程，框架选型最终选择了 Camunda7，关于 Camunda以及 Activity 等其他工作流 引擎的介绍及对比不再介绍，这里只介绍与现有Springboot项目的集成以及具体使用及配置

概念

• 流程（PROCESS）: 通过工具建模最终生成的BPMN文件，里面有整个流程的定义

• 流程实例（Instance）：流程启动后的实例

• 流程变量（Variables）：流程任务之间传递的参数

• 任务（TASK）：流程中定义的每一个节点

• 流程部署：将之前流程定义的.bpmn文件部署到工作流平台

核心组件

• Process Engine-流程引擎

• Web Applicatons- 基于web的管理页面

API介绍

官方文档

• https://docs.camunda.org/manual/7.18/user-guide/process-engine/process-engine-api/

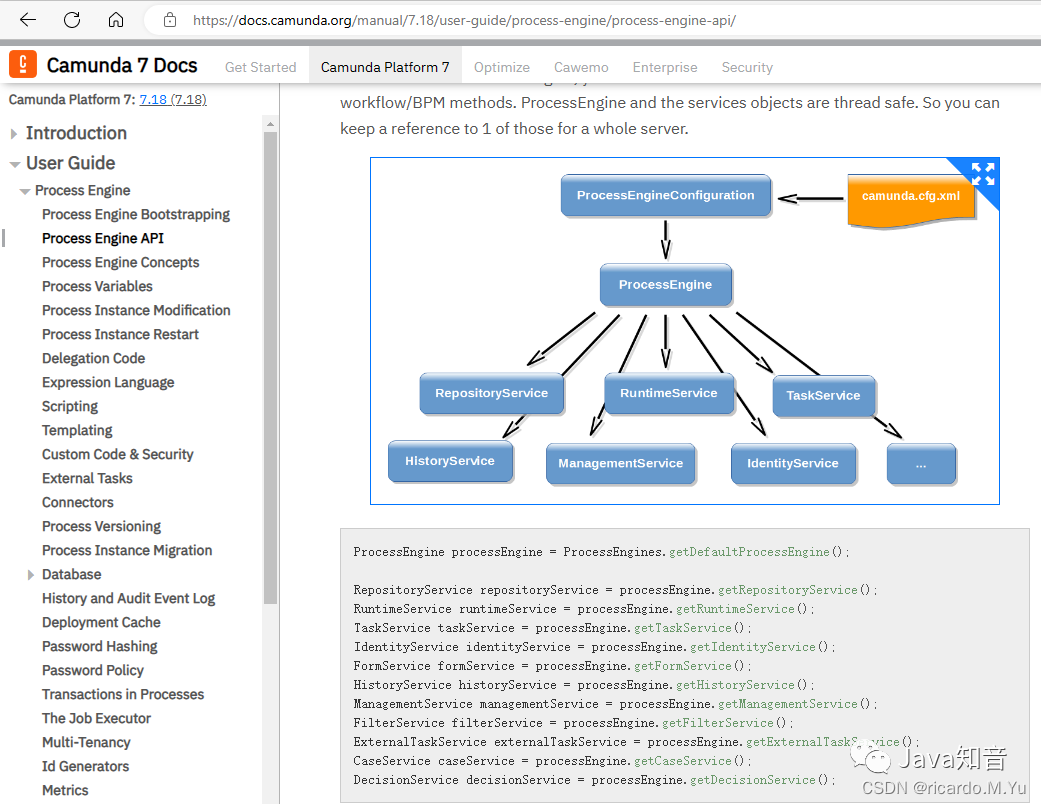

下面是官网的一些文档，有时间可以看看，下面说一些核心的东西。

ProcessEngine

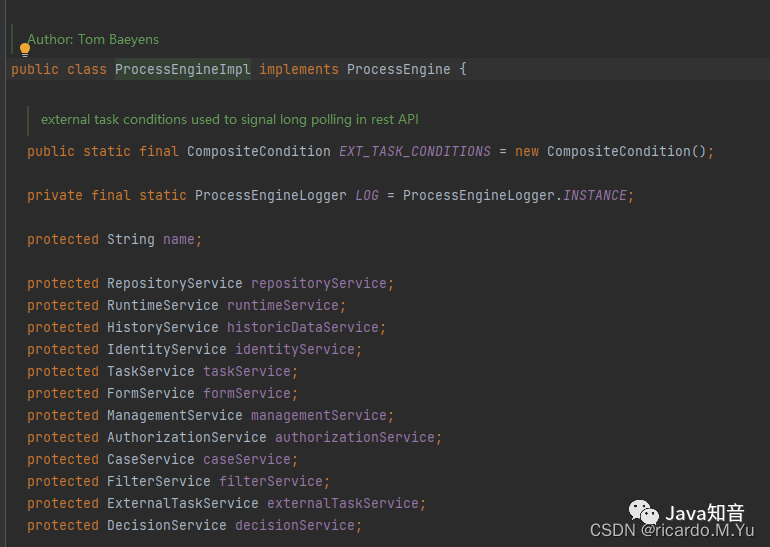

为流程引擎，可以通过他获取相关service，里面集成了很多相关service，默认实现如下：

RepositoryService

此服务提供用于管理和操作部署和流程定义的操作，使用camunda的第一要务

RuntimeService

运行相关，启动流程实例、删除、搜索等

TaskService

所有围绕任务相关的操作，如完成、分发、认领等

HistoryService

提供引擎搜集的历史数据服务

IdentityService

用户相关，实际中用不太到

Springboot集成

依赖集成

maven

• https://mvnrepository.com/search?q=org.camunda.bpm.springboot

可以根据需要引用版本，我这边用的是 7.18

需要3个maven依赖，分别是对应 流程引擎、Web管理平台、提供rest api操作接口包

<dependency>
    <groupId>org.camunda.bpm.springboot</groupId>
    <artifactId>camunda-bpm-spring-boot-starter</artifactId>
    <version>7.18.0</version>
</dependency>
<dependency>
    <groupId>org.camunda.bpm.springboot</groupId>
    <artifactId>camunda-bpm-spring-boot-starter-rest</artifactId>
    <version>7.18.0</version>
</dependency>
<dependency>
    <groupId>org.camunda.bpm.springboot</groupId>
    <artifactId>camunda-bpm-spring-boot-starter-webapp</artifactId>
    <version>7.18.0</version>
</dependency>

数据库

我这边使用的是mysql，建了个新库 camunda（可自定义），启动后会自动生成所需表结构

POM文件

<?xml version="1.0" encoding="UTF-8"?>
<project xmlns="http://maven.apache.org/POM/4.0.0" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
         xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 https://maven.apache.org/xsd/maven-4.0.0.xsd">
    <modelVersion>4.0.0</modelVersion>
    <parent>
        <groupId>org.springframework.boot</groupId>
        <artifactId>spring-boot-starter-parent</artifactId>
        <version>2.7.3</version>
        <relativePath/> <!-- lookup parent from repository -->
    </parent>
    <groupId>com.example</groupId>
    <artifactId>camunda-demo</artifactId>
    <version>0.0.1-SNAPSHOT</version>
    <name>camunda-demo</name>
    <description>camunda-demo</description>

    <properties>
        <java.version>17</java.version>
    </properties>

    <dependencies>
        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-starter</artifactId>
        </dependency>
        <dependency>
            <groupId>org.camunda.bpm.springboot</groupId>
            <artifactId>camunda-bpm-spring-boot-starter</artifactId>
            <version>7.18.0</version>
        </dependency>
        <dependency>
            <groupId>org.camunda.bpm.springboot</groupId>
            <artifactId>camunda-bpm-spring-boot-starter-rest</artifactId>
            <version>7.18.0</version>
        </dependency>
        <dependency>
            <groupId>org.camunda.bpm.springboot</groupId>
            <artifactId>camunda-bpm-spring-boot-starter-webapp</artifactId>
            <version>7.18.0</version>
        </dependency>
        <dependency>
            <groupId>mysql</groupId>
            <artifactId>mysql-connector-java</artifactId>
            <version>8.0.32</version>
        </dependency>
        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-starter-test</artifactId>
            <scope>test</scope>
        </dependency>
    </dependencies>


    <build>
        <plugins>
            <plugin>
                <groupId>org.springframework.boot</groupId>
                <artifactId>spring-boot-maven-plugin</artifactId>
            </plugin>
        </plugins>
    </build>

</project>

application.yml

server:
  port: 8081


# camunda登录信息配置
camunda.bpm:
  admin-user:
    id: admin  #用户名
    password: 123456  #密码
    firstName: yu
  filter:
    create: All tasks

# mysql连接信息
spring:
  datasource:
    driver-class-name: com.mysql.cj.jdbc.Driver
    url: jdbc:mysql://localhost:8101/camunda
    username: root
    password: 123456
    type: com.mysql.cj.jdbc.MysqlDataSource

启动效果

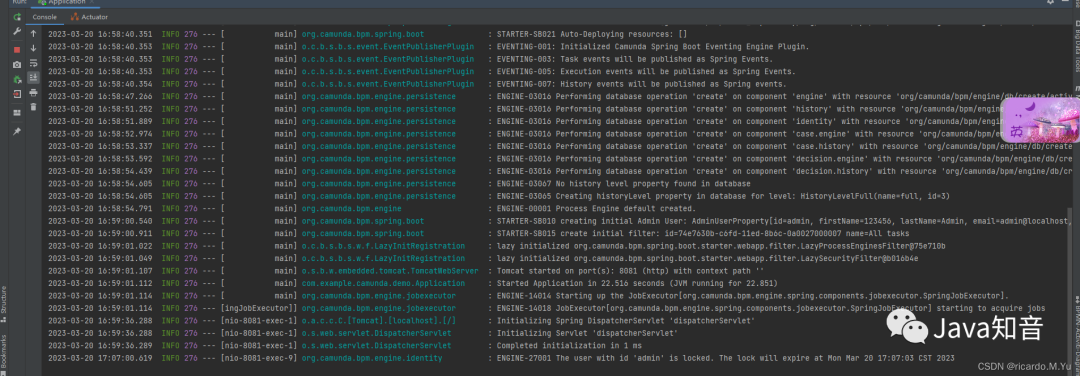

准备好前置工作，启动后效果如下：

数据库表结构

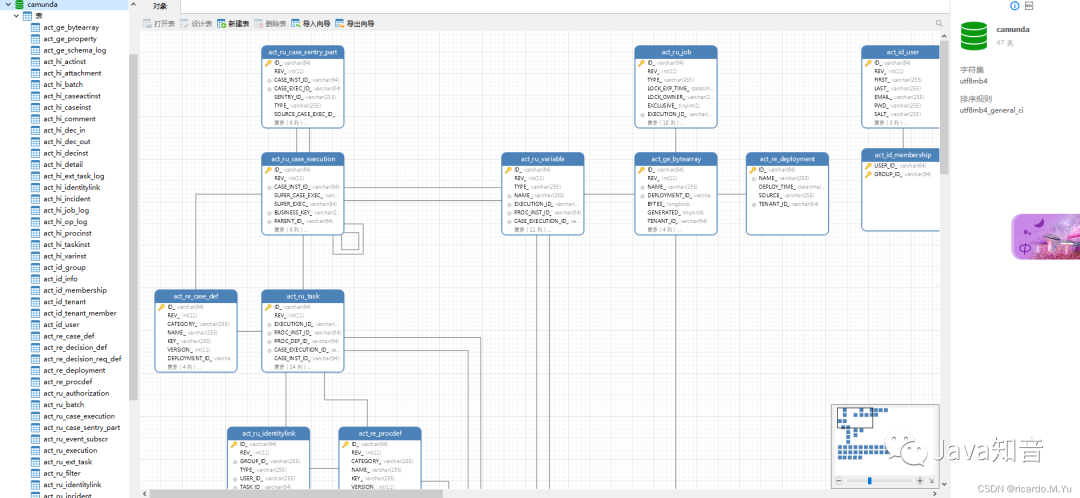

启动后自动生成的表结构如下

大概有这么几个表模块，重要的详细介绍下：

• ACT_ID_

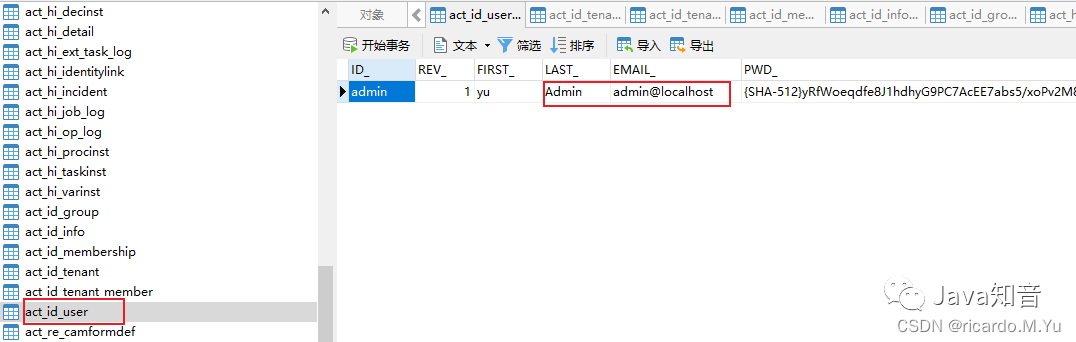

这部分表示用户模块，配置文件里面的用户，信息就在此模块

• ACT_HI_

表示流程历史记录

• act_hi_actinst： 执行的活动历史

• act_hi_taskinst：执行任务历史

• act_hi_procinst：执行流程实例历史

• act_hi_varinst：流程变量历史表

• ACT_RE_

表示流程资源存储

• act_re_procdef：流程定义存储

• act_re_deployment: 自动部署，springboot每次启动都会重新部署，生成记录

• ACT_RU_

表示流程运行时表数据，流程结束后会删除

• act_ru_execution：运行时流程实例

• act_ru_task：运行时的任务

• act_ru_variable：运行时的流程变量

• ACT_GE_

流程通用数据

• act_ge_bytearray：每次部署的文件2进制数据，所以如果文件修改后，重启也没用，因为重新生成了记录，需要清掉数据库，或者这个表记录

登录界面

登录地址为
