本机搭建三节点 k8s 集群

作者：微信小助手

发布时间：2018-11-21T16:17:15

（点击上方公众号，可快速关注）


来源：Rainstorm ，

github.com/c-rainstorm/blog/blob/master/devops/本机搭建三节点k8s集群.md


毕业设计题目是写一个基于微服务的高可用应用系统。微服务的部署使用 docker + k8s，所以前提是要有一个 k8s 集群。搭建过程中遇到了一些坑，把整个流程 记录下来一是回顾搭建过程，二是希望能尽可能的帮助后来的 k8s beginners 少走些弯路。


本文的侧重点在实际操作，k8s 组件基本概念相关的信息请参考 k8s 官方文档 或 Kubernetes 指南 – by feiskyer


https://kubernetes.io/docs/concepts/

https://github.com/feiskyer/kubernetes-handbook


如果对于本文有什么建议、意见及疑问，欢迎提 issue，或直接发邮件交流(邮箱很容易能找到，不再提供)。


环境依赖


本文假设读者会使用 Linux 命令行。


k8s 的镜像源在墙外，所以需要读者掌握科学上网的技能。这个部分不属于本文的描述范围，我使用的方案是 Shadowsocks + Privoxy，有需要可以跟我交流。


- Docker    : 1.13.1

- kube*     : 1.10

- flannel   : 0.10.0

- virtualBox: 5.2.8

- OS        : ubuntu-16.04.4-server-amd64.iso


virtualBox 的版本不太重要，Docker 和 kube* 的版本最好使用 k8s 推荐的版本，否则可能会有问题，推荐的 Docker 版本可以在版本的 release 文档中查看。OS 的版本不同，后面的一些配置的方法会略有不同。

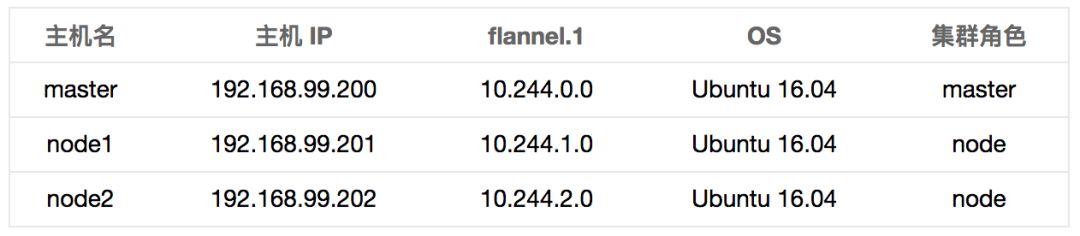

搭建目标



flannel.1 是 每台机器上的一个 VNI，通过 ifconfig 命令可以查看该接口的信息。


从任意一台机器 ping 另外两台机器 flanel.1 的 IP 能通就算集群搭建成功。


# from master

$ ping 10.244.1.0

PING 10.244.1.0 (10.244.1.0) 56(84) bytes of data.

64 bytes from 10.244.1.0: icmp_seq=1 ttl=64 time=0.659 ms

64 bytes from 10.244.1.0: icmp_seq=2 ttl=64 time=0.478 ms

64 bytes from 10.244.1.0: icmp_seq=3 ttl=64 time=0.613 ms

^C

--- 10.244.1.0 ping statistics ---

3 packets transmitted, 3 received, 0% packet loss, time 1999ms

rtt min/avg/max/mdev = 0.478/0.583/0.659/0.079 ms



$ ping 10.244.2.0

PING 10.244.2.0 (10.244.2.0) 56(84) bytes of data.

64 bytes from 10.244.2.0: icmp_seq=1 ttl=64 time=0.459 ms

64 bytes from 10.244.2.0: icmp_seq=2 ttl=64 time=0.504 ms

64 bytes from 10.244.2.0: icmp_seq=3 ttl=64 time=0.553 ms

^C

--- 10.244.2.0 ping statistics ---

3 packets transmitted, 3 received, 0% packet loss, time 2058ms

rtt min/avg/max/mdev = 0.459/0.505/0.553/0.042 ms

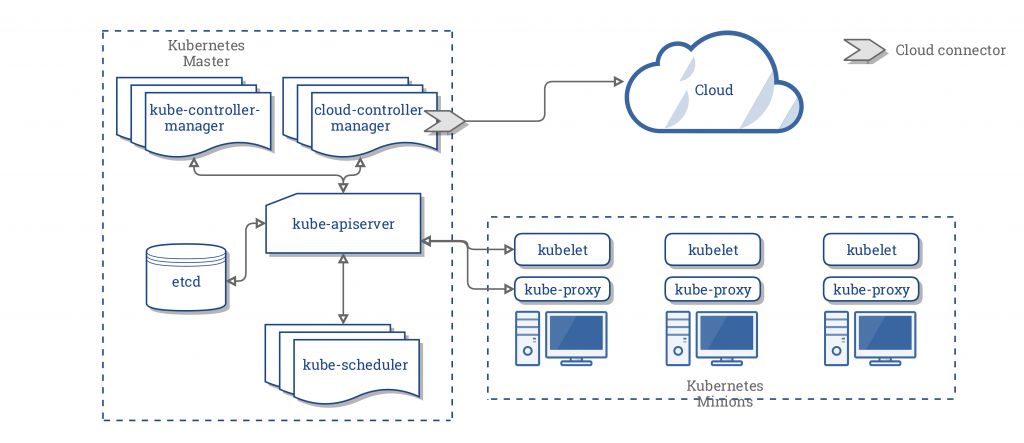

k8s 个组件之间的关系



其实这个没必要多说，Kubernetes Components 或 Kubernetes 核心组件 – by feiskyer 讲的已经非常好了，这里提到只是强调一下这部分的重要性。


https://kubernetes.io/docs/concepts/overview/components/

https://kubernetes.feisky.xyz/zh/components/

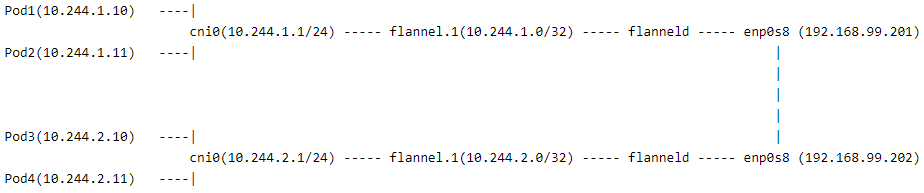

k8s Pod 网络模型简介



图片来源：一次Flannel和Docker网络不通定位问题


http://www.cnblogs.com/ericnie/p/8028681.html


为了省事，我直接引用了别人画的模型图。对于本次搭建的集群模型简单描述如下：



  • cni0 和 flannel.1 都是 VNI，由 flannel 组件创建，集群搭建完成后可以通过 ifconfig 进行查看。

  • flannel 组件 在每台机器上运行了一个 flanneld，它是用来转发流量，解决主机间通信的问题。

  • enp0s8 是 virtualBox 的 Host-Only 适配器。


配置流程


使用 virtualBox 创建三台虚拟机


virtualBox 安装比较简单，不再介绍，GUI 工具用起来也很方便，这部分只介绍我认为需要提示的部分。


  1. 内存推荐 2048M, CPU 推荐 2个

  2. 默认只有一个 NAT 适配器，添加一个 Host-Only Adapter。NAT 适配器是虚拟机用来访问互联网的，Host-Only 适配器是用来虚拟机之间通信的。

  3. 以 Normal Start 方式启动虚拟机安装完系统以后，因为是 server 版镜像，所以没有图形界面，直接使用用户名密码登录即可。

  4. 修改配置，enp0s8 使用静态 IP。配置请参考 SSH between Mac OS X host and Virtual Box guest。注意配置时将其中的网络接口名改成你自己的 Host-Only Adapter 对应的接口。

  5. 一台虚拟机创建完成以后可以使用 clone 方法复制出两台节点出来，注意 clone 时为新机器的网卡重新初始化 MAC 地址。

  6. 三台虚拟机的静态 IP 都配置好以后就可以使用 ssh 在本地主机的终端上操作三台虚机了。虚机使用 Headless Start 模式启动


https://gist.github.com/c-rainstorm/1bbd44b388acd35ca6eaf07d1fbd9bc7


安装 Docker


三台都装


当前 Ubuntu 的 docker 版本刚好合适，所以可以直接安装，但是有必要提前查看一下 docker 版本，以免装错。


# apt search docker.io

apt-get update

apt-get install -y docker.io

systemctl enable docker

systemctl start docker


docker 配置代理。镜像源在墙外，docker pull image 需要代理


mkdir -p /etc/systemd/system/docker.service.d



cat <<EOF >/etc/systemd/system/docker.service.d/http-proxy.conf

[Service]

Environment="HTTP_PROXY=https://192.168.99.1:8118/"

Environment="HTTPS_PROXY=https://192.168.99.1:8118/"

Environment="NO_PROXY=localhost,127.0.0.1,localaddress,.localdomain.com"

EOF



systemctl daemon-reload

systemctl restart docker


测试配置


docker info | grep Proxy  # 有输出说明配置成功



docker pull gcr.io/google-containers/busybox:1.27 # pull 成功代表工作正常。


Google 镜像库


https://console.cloud.google.com/gcr/images/google-containers/GLOBAL?project=google-containers


安装 kube* 组件


三台都装


apt-get update && apt-get install -y apt-transport-https

curl -s https://packages.cloud.google.com/apt/doc/apt-key.gpg | apt-key add -

cat <<EOF >/etc/apt/sources.list.d/kubernetes.list

deb http://apt.kubernetes.io/ kubernetes-xenial main

EOF

apt-get update

apt-get install -y kubelet kubeadm kubectl

systemctl enable kubelet

systemctl start kubelet


Master 节点配置 cgroup driver


docker info | grep -i cgroup  # 一般是 cgroupfs

cat /etc/systemd/system/kubelet.service.d/10-kubeadm.conf  # --cgroup-driver 对应值默认是 systemd



#两个值不一致的话使用以下命令修改

sed -i "s/cgroup-driver=systemd/cgroup-driver=cgroupfs/g" /etc/systemd/system/kubelet.service.d/10-kubeadm.conf



#重启 kubelet

systemctl daemon-reload

systemctl restart kubelet


curl 访问的是墙外的网站，无法访问的话可以配置系统代理。

http://192.168.99.1:8118/ 是我本地使用的 HTTP 代理，Privoxy 监听 8118 端口，按照实际情况修改该地址。


# 全局代理，不推荐

cat <<EOF >>/etc/environment

http_proxy="http://192.168.99.1:8118/"

https_proxy="http://192.168.99.1:8118/"

no_proxy="master, node1, node2, 192.168.99.1"

EOF

source /etc/environment



#当前 shell,推荐

export http_proxy="http://192.168.99.1:8118/"

export https_proxy="http://192.168.99.1:8118/"

export no_proxy="master, node1, node2, 192.168.99.1"


apt 使用代理


cat <<EOF >>/etc/apt/apt.conf

Acquire::http::Proxy "http://192.168.99.1:8118/";

Acquire::https::Proxy "https://192.168.99.1:8118/";

EOF


搭建集群


禁用交换区


k8s 文档明确要求的。


三台都禁用


swapoff -a


初始化 master 节点


初始化过程会访问墙外网站，如果 init 不能顺利执行，请配置全局代理


kubeadm init --apiserver-advertise-address=192.168.99.200 --pod-network-cidr=10.244.0.0/16


  1. --apiserver-advertise-address=192.168.99.200 绑定 apiserver 到 master 节点的 Host-Only 适配器的地址，默认是绑到 NAT 的地址上，这样其他机器是永远也访问不到的。

  2. --pod-network-cidr=10.244.0.0/16 指定 pod 网络地址空间，我们使用 flannel 组件必须使用这个空间。

  3. kubeadm 的完整参考手册 kubeadm reference guide

  4. 推荐保存最后输出的 join 命令到文件(以免忘记或找不到了)，方便添加节点到集群。如果忘了也找不到输出了，网上有方法生成哈希值，请自行查找。


配置 kubectl 访问集群


# root user

export KUBECONFIG=/etc/kubernetes/admin.conf



# non-root user

mkdir -p $HOME/.kube

sudo cp -i /etc/kubernetes/admin.conf $HOME/.kube/config

sudo chown $(id -u):$(id -g) $HOME/.kube/config



# 从本地主机操作，需要在本地安装 kubectl 客户端

mkdir -p ~/.kube



scp <username>@192.168.99.200:/home/<username>/.kube/config ~/.kube/config # 从 master 复制配置文件到本地


测试配置


kubectl cluster-info #有正常输出即可


安装 flannel 网络


flannel 默认的监听接口是 NAT 适配器的接口，我们需要的是 Host-Only 适配器的接口，所以需要修改 kube-flannel.yml 文件


wget https://raw.githubusercontent.com/coreos/flannel/master/Documentation/kube-flannel.yml



给 /opt/bin/flanneld 命令添加 --iface="enp0s8" 参数 # enp0s8 是 Host-Only 适配器对应的接口



kubectl apply -f kube-flannel.yml


测试配置


kubectl get pods --all-namespaces -o wide # 稍等一会，下载镜像需要一定时间，最后应该显示 flannel pods 是 Running 状态， kube-dns 也是 Running 状态


消除 master 隔离。默认 master 上不调度 pods，要允许另外的 pods 在 master 上运行请执行该命令


kubectl taint nodes --all node-role.kubernetes.io/master-


添加节点到集群


在节点上执行 kubeadm init 最后输出的 join 命令


kubeadm join --token <token> <master-ip>:<master-port> --discovery-token-ca-cert-hash sha256:<hash>


最后


feiskyer 为该搭建过程写了自动化脚本，有兴趣可以尝试一下。


https://github.com/feiskyer/ops


参考


  1. k8s 官方文档

    https://kubernetes.io/docs/concepts/

  2. Kubernetes 指南 – by feiskyer

    https://github.com/feiskyer/kubernetes-handbook

  3. 一次Flannel和Docker网络不通定位问题

    http://www.cnblogs.com/ericnie/p/8028681.html

  4. coreos/flannel – README

    https://github.com/coreos/flannel/blob/master/README.md

  5. Installing kubeadm

    https://kubernetes.io/docs/setup/independent/install-kubeadm/

  6. Docker Ubuntu Behind Proxy

    https://stackoverflow.com/questions/26550360/docker-ubuntu-behind-proxy?utm_medium=organic&utm_source=google_rich_qa&utm_campaign=google_rich_qa

  7. Using kubeadm to Create a Cluster

    https://kubernetes.io/docs/setup/independent/create-cluster-kubeadm/
